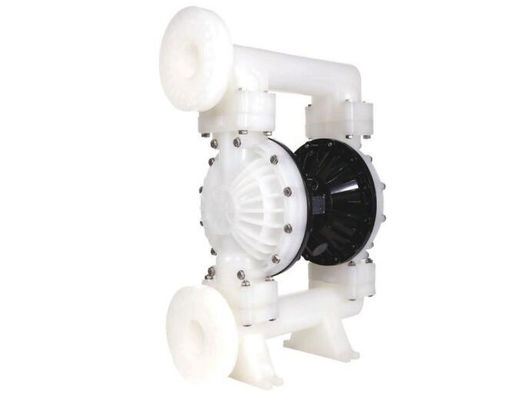

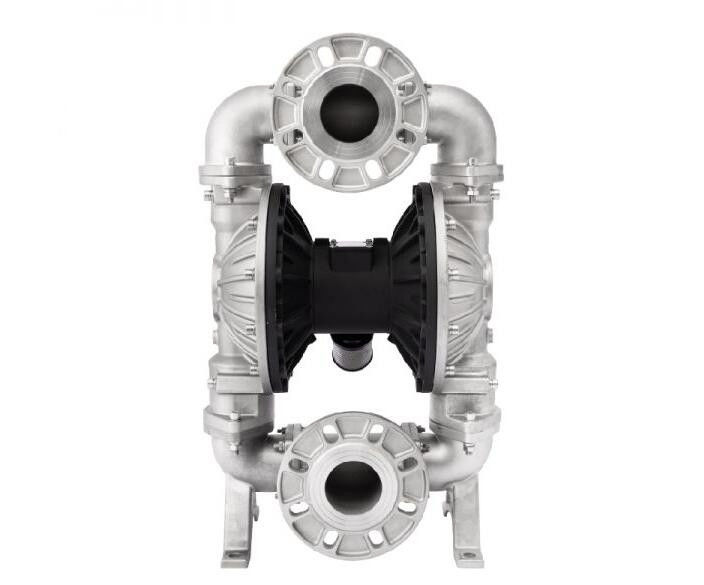

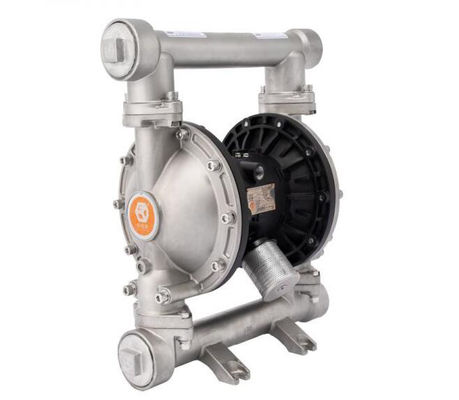

QBY3 Serisi Diyaframlı pompa
QBY3 diyaframlı pompa, geliştirdiğimiz 3. nesil pnömatik diyaframlı pompalardır.Güvenilir kalite ve uzun hizmet ömrü, düşük gürültü, küçük titreşim, asla çarpma, ince işçilik altı avantaj.Pompa, dalgıç pompalar, koruyucu pompalar, çamur pompaları ve diğer taşıma makineleri ve kirlilikler ile akabilen, ancak bazı akan ortamları taşıması kolay olan sıvıları pompalamak ve birçok avantajı vardır:
1. Sulama suyu yok, 5 metreye kadar emiş, 70 metreye kadar yükseklik, çıkış basıncı > 7bar
2. 10 mm'lik maksimum parçacık çapına izin veren geniş akış ve iyi performans.Pompada çamur, kirlilik, minimum aşınma ve yıpranma pompalama
3. Kafa, kademesiz ayarı gerçekleştirmek için vanayı açın (1-7bar arasında basınç regülatörü)
4. Pompanın hareketli parçaları, contaları, diyaframları egzoz ortamı ve pompa çalışan parçaları yoktur, çalışma ortamı iletim ortamından tamamen ayrılmıştır, sızıntı yapmaz.Bu nedenle toksik, uçucu veya aşındırıcı ortamların pompalanması, çevre kirliliğine ve kişisel güvenlik için tehlikeye neden olmaz.
5. Güvenli ve güvenilir elektrik, yanıcı ve patlayıcı ortamlar bulundurmayın.
6. Ortama daldırılabilir.
7. Kullanımı kolay, güvenilir, açık durdurma, kaza nedeniyle uzun süreler için bile gaz vanasını açıp kapatın veya medya olmadan ani çalışma, pompaya zarar vermez, aşırı yük bir kez pompa otomatik olarak kapanır , kendini koruma performansı ile, yük normale döndüğünde ve otomatik olarak çalışmaya başlayabilir.
8. Basit yapı, da az aşınan parça, pompanın kurulumu kolaydır, bakımı kolaydır, pompalama ortamı, rotor, piston, dişli nedeniyle diğer pompa türlerinin aksine valf ve kuplaj kolu ve diğer hareketli parçalar ile temas edemez. , kademeli düşüşün aşınma performansının diğer kısımlarını terk eden kanat
9. Yapışkan sıvıyı iletebilir (viskozite 10.000 cps'den az)
10. Bu pompa, rölantide bile yağlama olmadan çalışır;Bu pompanın önemli bir özelliği olan pompa üzerinde hiçbir etkisi yoktur.
Başvuru
1. Kimya endüstrisi: asitler, bazlar, çözücüler, süspansiyonlar, dispersiyon
2. Petrokimya endüstrisi: ham petrol, ağır yağ, gres, çamur, çamur vb.
3. Boya endüstrisi: reçineler, çözücüler, renklendiriciler, boyalar vb.
4. Günlük kimya endüstrisi: deterjanlar, şampuanlar, losyonlar, kremler, el kremleri, yüzey aktif madde.
5. Seramikler: çamur, seramik bulamacı, kireç, kil bulamacı.
6. Madencilik endüstrisi: kömür bulamacı, magma, çamur, harç, bulamaç patlayıcılar, yağlayıcılar vb.
7. Su arıtma: kireç, yumuşak tortu, kanalizasyon, kimyasallar, atık su.
8. Gıda endüstrisi: sıvı yarı katı çikolata, tuz, sirke, şurup, bitkisel yağ, soya fasulyesi yağı, bal, hayvan kanı.
9. İçecek endüstrisi: maya, şuruplar, konsantreler, sıvı karışım, şarap, meyve suyu, mısır şurubu vb.
10. İlaç endüstrisi: çözücüler, asitler, alkaliler, bitki özü sıvısı, merhem, plazma ve diğer sıvı ilaçlar.
11. Kağıt: Bir bağlayıcı, reçine, boya, mürekkep, hidrojen peroksit gibi boya.
12. Elektronik: solventler, kaplama sıvısı, temizleme sıvısı, sülfürik asit, nitrik asit, atık asit, aşındırıcı asitler, cilalama.
13.tekstil endüstrisi: kimyasal boyalar, reçineler, kauçuk vb.
14.İnşaat: su bulamacı, seramik karo yapıştırıcıları, kaya hamuru, tavan kaplamaları vb.
15.Otomobil endüstrisi: cila kremleri, yağlar, soğutucular, otomotiv boyası, yağlı emülsiyon boya, vernik, şeffaf muayene katkı maddeleri, yağ giderme sıvısı, boya vb.
16.Mobilya endüstrisi: yapıştırıcılar, vernikler, dispersiyonlar, çözücüler, boyalar, beyaz şap tutkalı, epoksi reçine, nişasta bağlayıcı.
17.Metalurji, döküm ve boyama endüstrisi: metal bulamacı, hidroksitler ve karbürler, toz yıkama hamuru.
QBY3 Serisi Diyaframlı pompa performans parametreleri
| Model numarası. |
Maksimum Akış |
Maksimum Akış |
Kafa |
çıkış basıncı |
Emme |
parçacık çapı |
Baskı uygulamak |
Hava tüketimi |
| (m3/sa) |
lpm |
(m) |
(kgf/cm2) |
(m) |
(mm) |
(kbf/cm2) |
(m3/dk) |
| QBY3-10 |
1.1 |
18.9 |
70 |
2.5-3 |
7 |
10 |
7 |
0,3 |
| QBY3-15 |
1.1 |
18.9 |
70 |
2.5-3 |
7 |
15 |
7 |
0,3 |
| QBY3-20 |
3.4 |
57 |
70 |
4.5-7.6 |
7 |
20 |
7 |
0,6 |
| QBY3-25 |
3.4 |
57 |
70 |
4.5-7.6 |
7 |
25 |
7 |
0,6 |
| QBY3-25A |
9 |
151 |
84 |
5.4 |
8.4 |
25 |
8.4 |
0.9 |
| QBY3-32 |
9 |
151 |
84 |
5.4 |
8.4 |
32 |
8.4 |
0.9 |
| QBY3-40 |
9 |
151 |
84 |
5.4 |
8.4 |
40 |
8.4 |
1.5 |
| QBY3-50 |
22 |
378.5 |
84 |
5.48 |
8.4 |
50 |
8.4 |
1.5 |
| QBY3-65 |
22 |
378.5 |
84 |
5.48 |
8.4 |
65 |
8.4 |
1.5 |
| QBY3-80 |
34 |
568 |
84 |
5.48 |
8.4 |
80 |
8.4 |
2 |
| QBY3-100 |
34 |
568 |
84 |
5.48 |
8.4 |
100 |
8.4 |
2 |
| QBY3-125 |
62 |
1041 |
84 |
2.4-7.6 |
8.4 |
125 |
8.4 |
5 |
| QBY3-150 |
62 |
1041 |
84 |
24-7.6 |
8.4 |
150 |
8.4 |
5 |
